ÇK 105 Çatı Trapezi
Yalıtım ihtiyacı olmayan yapılar ve yerinde uygulama yalıtımlı sistem için üretilmiş çatı trapezleridir.
Yalıtım ihtiyacı olmayan yapılar ve yerinde uygulama yalıtımlı sistem için üretilmiş çatı trapezleridir.

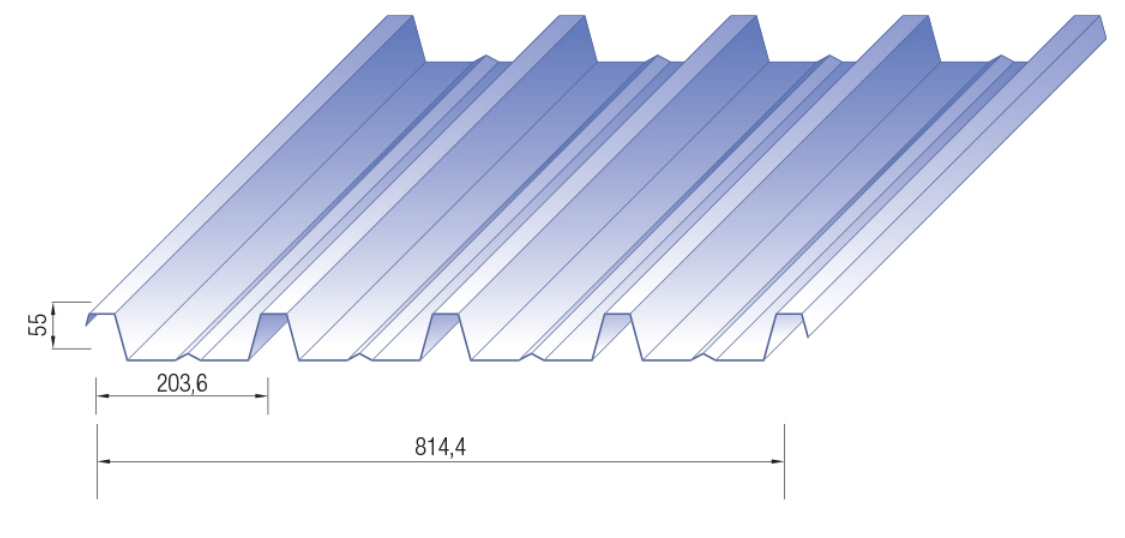

Ürün İsmi | ÇK 105 | |||||
Faydali Genişlik (mm) | 814 | |||||
Hadve Yüksekliği (mm) | 55 | |||||
Kaplama (mm) Boyalı Galvaniz Saç |
0,50 - 1,20 | |||||
Boya Tipi | Polyester,PVdF | |||||
Renk | RAL 9002a |
ªStandart renk olup diğer renkler isteğe bağlı olarak üretilmektedir. ÇK 105
ÇK 105 | Çok Açıklıklı Aşık Aralığı (L/200 L=m) | |||||||
Sac Kalınlığı (mm) |
Trapez Ağırlığı (kg/m2) |
1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 |
Taşıdığı Yayılı Yük (P=kg/m2) | ||||||||
0,5 | 5,88 | 1132 | 503 | 283 | 181 | 126 | 92 | 65 |
0,6 | 7,05 | 1381 | 614 | 345 | 221 | 153 | 113 | 82 |
0,7 | 8,23 | 1632 | 725 | 408 | 261 | 181 | 133 | 98 |
0,8 | 9,41 | 1886 | 838 | 471 | 302 | 210 | 154 | 118 |
0,9 | 10,58 | 2135 | 950 | 535 | 342 | 238 | 175 | 134 |
1,0 | 11,76 | 2391 | 1063 | 598 | 383 | 266 | 195 | 149 |
1,2 | 14,11 | 2870 | 1276 | 718 | 459 | 319 | 234 | 179 |
