ÇK 90 Çatı Trapezi
Yalıtım ihtiyacı olmayan yapılar ve yerinde uygulama yalıtımlı sistem için üretilmiş çatı trapezleridir.
Yalıtım ihtiyacı olmayan yapılar ve yerinde uygulama yalıtımlı sistem için üretilmiş çatı trapezleridir.

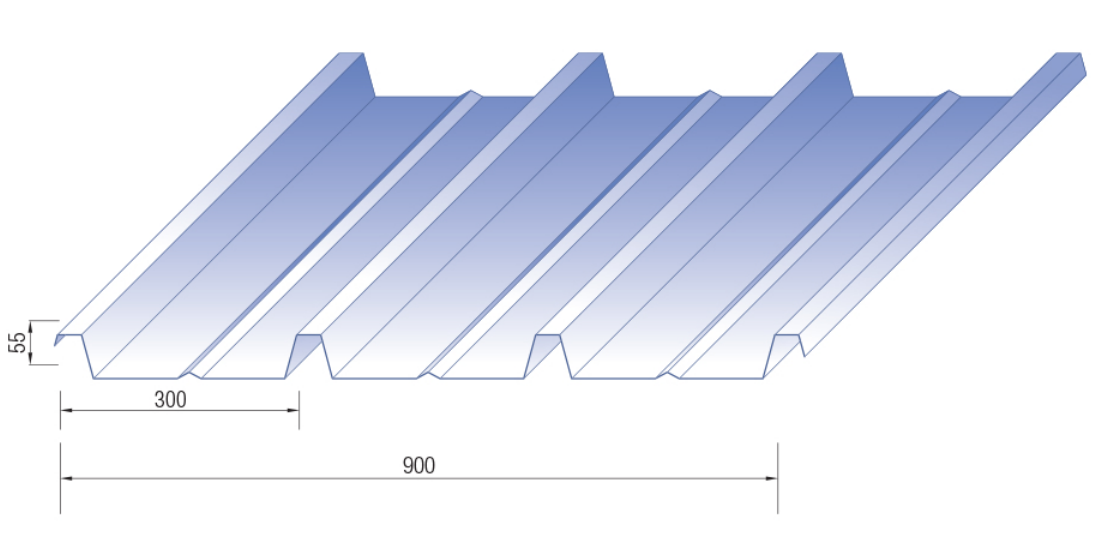

Ürün Adı | ÇK 90 | |||||
Faydalı Genişlik (mm) | 900 | |||||
Hadve Yüksekliği (mm) | 55 | |||||
Kaplama (mm) Boyalı Galvaniz Sac |
0,50 - 1,20 | |||||
Boya Tipi | Polyester,PVdF | |||||
Renk | RAL 9002a |
ªStandart renk olup diğer renkler isteğe bağlı olarak üretilmektedir. ÇK 105 ÇK 90
ÇK 90 | Çok Açıklıklı Aşık Aralığı (L/200 L=m) | |||||||
Sac Kalınlığı (mm) |
Trapez Ağırlığı (kg/m2) |
1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 |
Taşıdığı Yayılı Yük (P=kg/m2) | ||||||||
0,5 | 5,32 | 813 | 361 | 203 | 130 | 90 | 66 | 47 |
0,6 | 6,38 | 995 | 442 | 249 | 159 | 111 | 81 | 59 |
0,7 | 7,45 | 1179 | 524 | 295 | 189 | 131 | 96 | 71 |
0,8 | 8,51 | 1366 | 607 | 342 | 219 | 152 | 112 | 84 |
0,9 | 9,58 | 1556 | 691 | 389 | 249 | 173 | 127 | 97 |
1,0 | 10,64 | 1745 | 775 | 436 | 279 | 194 | 142 | 109 |
1,2 | 12,77 | 2125 | 944 | 531 | 340 | 236 | 173 | 133 |
